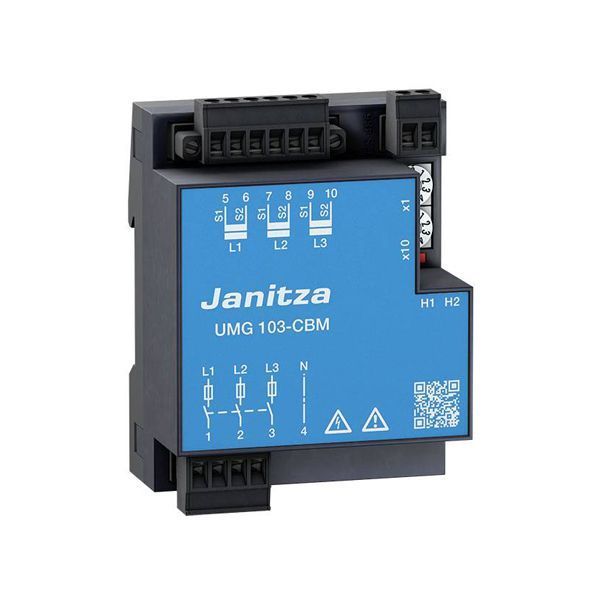

Janitza UMG 103-CBM — это высокоточный анализатор качества электроэнергии нового поколения, предназначенный для измерения и контроля электрических параметров в трехфазных системах. Устройство позволяет регистрировать напряжение, ток, частоту, гармонику и другие показатели качества электроэнергии, обеспечивая точную аналитику и диагностику энергосети. UMG 103-CBM идеально подходит для энергомониторинга, энергоаудита и систем автоматизации зданий, промышленных предприятий и коммунальных объектов.
Описание и назначение
Прибор разработан немецкой компанией Janitza electronics GmbH — мировым лидером в области энергетического мониторинга и качества электроэнергии. Модель UMG 103-CBM (версия прошивки 2.0) имеет встроенный модуль памяти 4 МБ для сохранения измерений и батарею BR1632 (срок службы 8–10 лет), что гарантирует стабильную работу даже при отключении питания.
Основные характеристики
Устройство измеряет параметры трехфазной системы с нейтралью в сетях TT и TN с номинальным напряжением до 277 В (между фазой и нулем) или 480 В (между фазами). Для точного анализа предусмотрена дискретизация 5,4 кГц и поддержка Фур-анализа до 40-й гармоники. Точечные входы рассчитаны на номинальный ток 5 А (максимум 6 А), а перегрузка до 60 А на 1 секунду не повреждает прибор.
Особенности подключения
UMG 103-CBM имеет удобные клеммы для подключения проводников сечением от 0.08 до 2.5 мм² (AWG 28 – 12) с моментом затяжки до 0.5 Н м и длиной зачистки 8 мм. Монтаж производится на стандартную DIN-рейку 35 мм в соответствии с IEC/EN 60999-1 и DIN EN 50022. Устройство не требует принудительной вентиляции, а корпус соответствует классу огнестойкости UL94V-0 и степени защиты IP20 от твердых частиц.
Питание осуществляется непосредственно от измеряемого напряжения — то есть прибор не нуждается в отдельном источнике питания. Возможно питание как от одной фазы (115 – 277 В, 50/60 Гц), так и от трехфазной системы (80 – 277 В, 50/60 Гц). Максимальное потребление мощности — только 1.5 ВА, что делает его экономным и пригодным для непрерывной работы.
Коммуникации и интеграция
Для связи с другими системами применяется интерфейс RS-485 с поддержкой протокола Modbus RTU (Slave-режим). Доступны скорости обмена 9.6, 19.2, 38.4, 57.6 и 115.2 кбит/с, что позволяет интегрировать UMG 103-CBM в более крупные системы энергоменеджмента или BMS-платформы. Это упрощает удаленный опрос устройств, передачу данных и автоматическое управление нагрузкой.
Конструктивные особенности
Габаритные размеры прибора составляют 98 × 71.5 × 46 мм, вес — примерно 200 г. Его компактность позволяет монтировать несколько приборов в узких шкафах управления или электрощитах. На передней панели расположены светодиодные индикаторы состояния, упрощающие диагностику и проверку работы.
Применение
Janitza UMG 103-CBM используется для:
- мониторинг энергопотребления в системах распределения электроэнергии;
- контроля гармонических искажений и несимметрии фаз;
- обнаружение перегрузок и нарушений качества напряжения;
- интеграции в SCADA-системы или платформы энергоучета (через Modbus RTU);
- построения интеллектуальных систем энергоменеджмента.
Сервисная поддержка в Украине
ООО «Тотал-Энерго» — компания предоставляет полный комплекс услуг по проектированию, монтажу и настройке систем мониторинга с использованием UMG103-CBM, включая гарантийное и послегарантийное обслуживание и удаленную поддержку.
