Шкафы серии EPC предназначены для установки на открытом воздухе и в агрессивных средах: они устойчивы к дождю, снегу, пыли, УФ-излучению и химическим веществам. Корпус выполнен из термостойкого полиэстера, армированного стекловолокном (без металлических деталей отсутствует коррозия), что обеспечивает долговременную эксплуатацию и стабильность геометрии при больших колебаниях температур. Шкафы рекомендованы также для PV-систем и тяжелых промышленных условий. Срок службы — не менее 30 лет.
Ключевые преимущества
- Степень защиты: IP66 — полная защита от пыли и сильных струй воды.
- Механическая прочность: IK10 — выдерживают удары до 20 кДж.
- Двойная изоляция (Класс II): заземление не требуется; номинальная изоляция до 1000 V AC и 1500 V DC.
- Огнестойкость: GWFI +960 °C; материал самозатухающий, без галогенов.
- Температурная устойчивость: работа от −30 °C до +120 °C без деформаций.
- Устойчивость к УФ и атмосферным воздействиям (для наружного монтажа).
- Модульность: возможность объединения шкафов в системы с помощью соединительных фланцев.
- Соответствие: IEC 62208; материалы соответствуют RoHS.
Комплектация

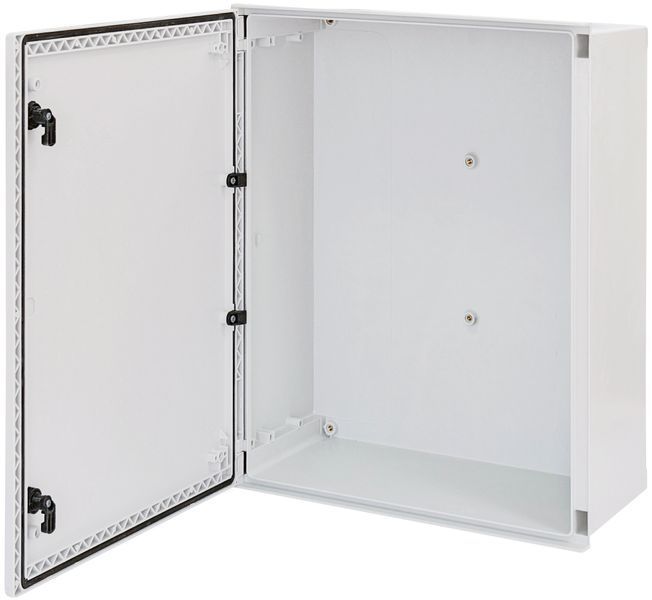

- Шкаф со сплошной дверцей (полиэстер, IK10).
- Пластиковые штифты петель для крепления дверцы.
- Набор настенных креплений (x4) для монтажа в кирпичные стены.
- Стандартный двухлепестковый замок с ключом; опционально — замок с ключом.
Технические характеристики
- IP66 / IK10, Класс изоляции II.
- Un: 1000 V AC, 1500 V DC.
- Материал корпуса/уплотнителя: полиэстер армированный стекловолокном/полиуретан.
- Рабочая t°: −30…+120 °C; огнестойкость: GWFI +960 °C.
- Стандарты: IEC 62208; соответствие RoHS.
Номенклатура (шкафы со сплошной дверцей)
| Тип | Код | Высота, мм | Ширина, мм | Глубина, мм | Вес, кг |
|---|---|---|---|---|---|
| EPC 30-25-14 | 1102600 | 300 | 250 | 140 | 1,93 |
| EPC 40-30-20 | 1102601 | 400 | 300 | 200 | 3,60 |
| EPC 40-40-20 | 1102602 | 400 | 400 | 200 | 4,35 |
| EPC 50-40-20 | 1102603 | 500 | 400 | 200 | 5,25 |
| EPC 60-40-23 | 1102604 | 600 | 400 | 230 | 7,13 |
| EPC 60-50-23 | 1102605 | 600 | 500 | 230 | 7,93 |
| EPC 80-30-23 | 1102606 | 800 | 300 | 230 | 6,40 |
| EPC 80-60-30 | 1102607 | 800 | 600 | 300 | 12,65 |
Количество замков: 1 (EPC 30-25-14) или 2 (другие габариты); дополнительные фиксаторы (anti-blow): 1 – 2 в зависимости от размера. Мощность рассеяния при 40&C: 36,2&185 Вт.
Монтажные панели (заказываются отдельно)
Полиэстер (EPC-PMP): толщина 3–4 мм; модели EPC-PMP 30-25 … 80-60.
Металл (EPC-MMP): толщина 2 мм; модели EPC-MMP 30-25 … 80-60.
Дополнительная внутренняя дверца (EPC-ID)
Поставляются со стандартным двухлепестковым замком, рукояткой и монтажными аксессуарами; предназначены для установки сигнальных и управляющих элементов. Доступные размеры: от EPC-ID 30-25 до EPC-ID 80-60.
Модульное шасси для DIN-оборудования (EPC-CHM)
Комплекты шасси включают фронтальную панель с вырезами, раму с DIN-рейками и фиксаторами с регулировкой глубины 39–68 мм. Варианты на 20…145 модулей, совместимые со всеми габаритами шкафов EPC.
Крепления и аксессуары
- Настенные комплекты: EPC-WM (фронтальный монтаж), EPC-WMR (монтаж сзади).
- Крепление на столбе: EPC-PFK-X3/X4/X5/X6 — под разные габариты шкафов.
- Соединительные фланцы: EPC-CF-A/B/C — для группировки шкафов.
- Замки и вентиляция: EPC-DL10 (двухлепестковый), EPC-LK (с ключом), EPC-VDS/EPC-VDL (IP54, устанавливаются попарно).
- Ограничитель открывания: EPC-DH-145; анкер латунный: EPC-FI (M5×11, 4&шт.).
Применение и советы по монтажу
- Внешние установки, энергетика, транспорт, водоснабжение, агросектор, PV-проекты.
- Для правильного теплоотвода используйте вентиляционные модули EPC-VDS/VDL (по два на шкаф, по диагонали).
- Для наращивания систем применяйте фланцы EPC-CF (A/B/C согласно совместимости).
ООО «ТОТАЛ ЭНЕРГО» поставляет полиэстеровые шкафы EPC с официальной гарантией, помогает с подбором габаритов, внутренних дверей, шасси и монтажных комплектов, а также обеспечивает техническое сопровождение и быструю логистику по Украине. Обращайтесь для индивидуальной комплектации под ваш проект.
