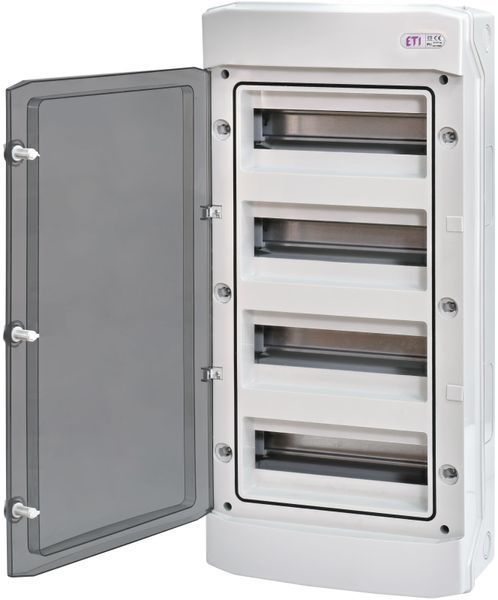

Щит ECH-48PT — это вместительный и надежный навесной распределительный щит для внутренней и внешней установки, рассчитанный на размещение 48 модулей в четырех рядах по 12 модулей. Модель обладает повышенной степенью защиты IP65, что обеспечивает полную защиту от пыли и влаги, а также защиту от атмосферных воздействий. Корпус выполнен из высококачественного ASA-пластика, который устойчив к ультрафиолету и перепадам температур. Прозрачная дверца из поликарбоната позволяет быстро проверять состояние оборудования без открывания корпуса.
Технические характеристики
- Код: 1100304 (модель ECH-48PT)
- Конфигурация: 4 ряда × 12 модулей (48 мод.)
- Номинальное напряжение: 400 V AC / 1500 V DC
- Номинальный ток: 63 A
- Степень защиты: IP65
- Механическая защита: IK07
- Класс изоляции: II
- Рабочая температура: -25°C … +60°C
- Материал корпуса: ASA (светло-серый RAL 7035)
- Материал дверцы: прозрачный поликарбонат
- Количество шин PE/N: 20 PE / 20 N
- Отверстия для кабельных вводов: верх/низ — 2x М40/32, 3x М32/25, 6x М20; бока — 2×M32/25
- Габариты (В×Ш×Г): 664 × 319 × 144 мм
- Вес: 3.22 кг
- Соответствие стандартам: IEC 60670, IEC 62208
Особенности и преимущества
- Емкость 48 модулей — возможность размещения большого количества автоматических выключателей, защитных устройств, реле и модульных систем управления.
- ASA-пластик — материал с высокой стойкостью к атмосферным воздействиям, ультрафиолету и механическим повреждениям.
- Прозрачная дверца из ударопрочного поликарбоната — визуальный контроль без открывания корпуса.
- Герметичность IP65 — полная защита от пыли и водяных струй.
- Комплект поставки включает DIN-рейки TH35, шины PE/N, маркировочные наклейки, крышки монтажных винтов.
- Возможность установки замка ECH-L2K или пломбировки дверцы для безопасности.
- Совместимость с PV-системами до 1500 V DC.
- Удобное расположение кабельных вводов для различных схем подключения.
Габариты и монтаж
Щит ECH-48PT предназначен для навесного монтажа на вертикальные поверхности. Конструкция подразумевает отверстия для кабельных вводов с верхней, нижней и боковых сторон, что обеспечивает гибкость при подключении. Использование уплотнителей и надежной фурнитуры гарантирует сохранность IP65 даже после многократного открывания дверцы. Четыре ряда DIN-рельсов позволяют оптимально организовать внутреннее пространство щита.
Применение
- Распределение электроэнергии в жилых и коммерческих объектах
- Промышленные системы автоматизации и управления
- Фотоэлектрические системы (DC-цепи до 1500 V)
- Уличное освещение и внешние электротехнические объекты
Аксессуары и комплектующие
- PST-UNI — шина PE/N
- MP-ECH — заглушка фальшпанели
- ECH-L2K — замок с ключами
ООО «Тотал-Энерго» поставляет щиты ECH-PT, предоставляет услуги подбора, консультирования и сопровождение монтажа, а также поставку оригинальных аксессуаров.
