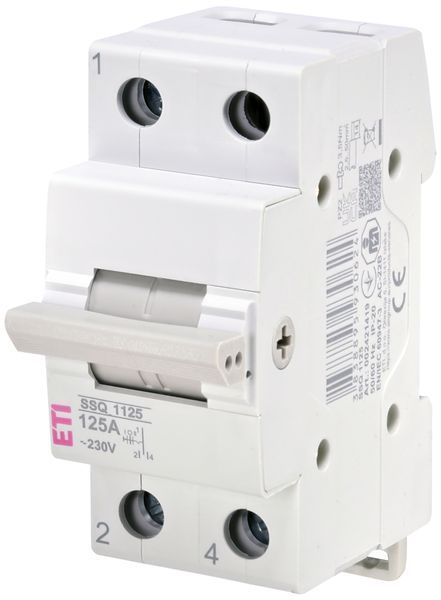

Купить Переключатель нагрузки SSQ 1125 "1-0-2", 1p 125A

Переключатели нагрузки SSQ предназначены для ручного переключения источников питания в щитах (сеть ↔ генератор) и безопасного разрыва цепи. Серия охватывает исполнения от 1 до 4 полюсов и номинальные токи 25…125 А, что позволяет подобрать решение для распределительных щитов частных, коммерческих и промышленных объектов.

Ключевые особенности и преимущества

Тип нагрузки: AC-22A — подходит для коммутации смешанных нагрузок.
Надёжный разрыв: расстояние между контактами в разомкнутом состоянии > 3 мм.
Безопасность: степень защиты IP20, степень загрязнения 3.
Стандарты: соответствие IEC/EN 60947-3.
Пломбировка положений (I) и (II) для предотвращения несанкционированного переключения.
Включающая способность КЗ (I_cm): 1,8 кА (25–40 А) / 4 кА (63–125 А).

Электрические данные

Номинальное напряжение: 1-полюсные — 230/400 В AC; 2/3/4-полюсные — 400 В AC.
Номинальные токи: 25, 40, 63, 80, 100, 125 А.
Частота: 50/60 Гц.
Предупреждение: устройства не имеют теплового и электромагнитного расцепителей и не защищают от КЗ/перегрузок (устанавливайте совместно с соответствующими аппаратами защиты).

Механика, монтаж, подключение

Монтажное положение: любое.
Ширина модуля: 18 мм (серия 25–40 А), 36 мм (серия 63–125 А).
Проводники (типично): 25–40 А — 1,5–16 мм² одножильный / 1,5–10 мм² многожильный; 63–125 А — 2,5–50 мм² (одно/многожильный).
Винты и момент затяжки: PZ1 — до 1,2 Н·м (25–40 А); PZ2 — до 3,5 Н·м (63–125 А).

Схема применения

Коммутатор I–0–II обеспечивает выбор между основным источником и генератором в 1p/2p/3p/4p сетях (примеры подключения на схемах производителя).

Линейка моделей и коды

1-полюсные (1p), 230/400 В AC, AC-22A

Тип	Код	In, А	Un, В	Вид нагрузки	Вес, г
SSQ 125 1p	2421414	25	230/400	AC-22A	88
SSQ 140 1p	2421415	40	230/400	AC-22A	88
SSQ 163 1p	2421416	63	230/400	AC-22A	150
SSQ 180 1p	2421417	80	230/400	AC-22A	153
SSQ 1100 1p	2421418	100	230/400	AC-22A	156
SSQ 1125 1p	2421419	125	230/400	AC-22A	161

2-полюсные (2p), 400 В AC, AC-22A

Тип	Код	In, А	Un, В	Вид нагрузки	Вес, г
SSQ 225 2p	2421424	25	400	AC-22A	176
SSQ 240 2p	2421425	40	400	AC-22A	176
SSQ 263 2p	2421426	63	400	AC-22A	303
SSQ 280 2p	2421427	80	400	AC-22A	306
SSQ 2100 2p	2421428	100	400	AC-22A	312
SSQ 2125 2p	2421429	125	400	AC-22A	322

3-полюсные (3p), 400 В AC, AC-22A

Тип	Код	In, А	Un, В	Вид нагрузки	Вес, г
SSQ 325 3p	2421434	25	400	AC-22A	264
SSQ 340 3p	2421435	40	400	AC-22A	264
SSQ 363 3p	2421436	63	400	AC-22A	456
SSQ 380 3p	2421437	80	400	AC-22A	459
SSQ 3100 3p	2421438	100	400	AC-22A	468
SSQ 3125 3p	2421439	125	400	AC-22A	483

4-полюсные (4p), 400 В AC, AC-22A

Тип	Код	In, А	Un, В	Вид нагрузки	Вес, г
SSQ 425 4p	2421444	25	400	AC-22A	352
SSQ 440 4p	2421445	40	400	AC-22A	352
SSQ 463 4p	2421446	63	400	AC-22A	609
SSQ 480 4p	2421447	80	400	AC-22A	612
SSQ 4100 4p	2421448	100	400	AC-22A	624
SSQ 4125 4p	2421449	125	400	AC-22A	644

Габариты

Типовая ширина модулей: 18 мм (серия 25–40 А) и 36 мм (серия 63–125 А); высота/глубина — согласно чертежам производителя (SSQ 25–40; SSQ 63–125).

Области применения

АВР/резервирование (сеть↔генератор), инженерные системы зданий, промышленные щиты, сервисные и тестовые стенды, когда необходимо ручное и наглядное переключение источников питания.

Поставка и поддержка

ООО «ТОТАЛ ЭНЕРГО» поможет подобрать модель SSQ, предоставить консультации по интеграции в щиты и организовать оперативную логистику с документальным сопровождением. Обращайтесь за технической спецификацией и информацией о наличии.

Защищает ли переключатель SSQ от короткого замыкания?
Нет, переключатели нагрузки SSQ не имеют встроенных тепловых или электромагнитных расцепителей, поэтому для защиты от КЗ и перегрузок необходимо устанавливать дополнительные защитные аппараты (автоматические выключатели или предохранители).

Для чего используется схема I–0–II?
Это ручное переключение между двумя источниками питания (например, сеть и генератор) с промежуточным положением «0» (разрыв круга).

Можно ли устанавливать SSQ в любом положении?
Да, монтажное положение произвольное, что упрощает интеграцию в существующие щиты.

Какое максимальное сечение проводников можно подключить?
В зависимости от модели: для 25 – 40 – А – mdash; до 16 мм² (одножильный) или 10 мм² (многожильный); для 63 – 125 А — до 50 мм².

Можно ли пломбировать переключатель?
Так, предусмотрено пломбирование в положениях (I) и (II) для предотвращения несанкционированного переключения.

Какая степень защиты имеет корпус?
IP20 — защита от прикосновения к токоведущим частям и от больших твердых частиц, но не защищает от влаги.

Подходит ли SSQ для промышленных нагрузок?
Да, тип нагрузки AC-22A позволяет коммутировать как активные, так и смешанные нагрузки (в т.ч. с индуктивной составляющей).

Можно ли использовать в трехфазной сети однофазный SSQ?
Можно, но только для коммутации одной фазы или отдельной однофазной цепи, с соблюдением номинальных параметров.

Какова включительная способность SSQ?
1,8 А для моделей на 25 А и 4 А для моделей на 63 А. А.

Подходят ли они для автоматического переключения?
Нет, серия SSQ — это ручные переключатели. Для автоматического переключения нужны АВР или контакторы с автоматикой.

Войти с помощью

Оцените товар

1 080 грн

Быстрый заказ

Характеристики

Тип	Переключатель
Номинальный ток (A)	125
Номинальное напряжение AC (В)	230/400
Номинальная включающая способность КЗ, kA	4
Количество полюсов	1
Сечение подключённых проводников	2,5-50мм² – одножильный, 2,5-50мм² – многожильный
Ширина 1 модуля, mm	36
Вид нагрузки	AC-22А
Степень защиты IP	IP20

Переключатель нагрузки SSQ 1125 "1-0-2", 1p 125A - 2421419
