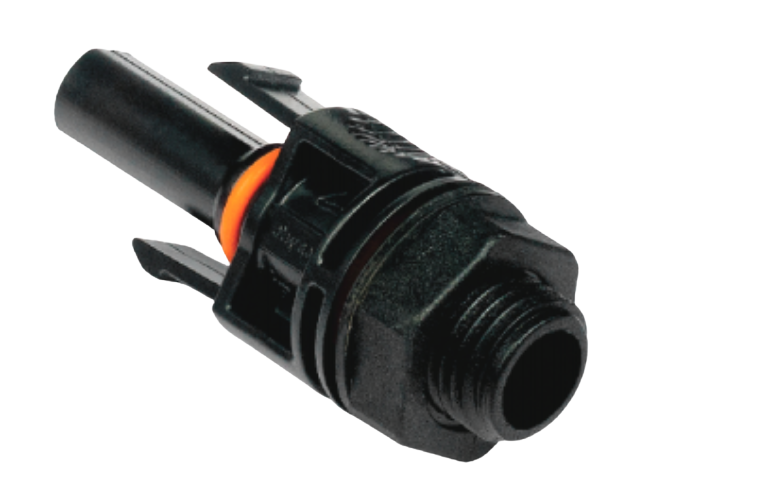

Elmex EMPVPCF4N — это панельный MC4-совместимый коннектор типа female, предназначенный для установки в корпуса инверторов, стринговых комбинаторов, распределительных боксов и другого оборудования в фотоэлектрических системах. Оснащенный резьбовым фланцем и силиконовым уплотнением O-ring, он обеспечивает герметичное и долговечное подключение кабелей при напряжении до 1500 В DC даже в тяжелых климатических условиях.
Ключевые преимущества
- TÜV сертификация согласно IEC 62852
- Резьбовой корпус с гайкой для надежного монтажа в панель
- Полная защита IP68 при соединении
- Совместимость с PV-кабелями 2.5 / 4.0 / 6.0 мм² (EN 50618)
- UV-стабилизированный и огнестойкий корпус
- Snap-in фиксация для быстрого подключения
- Низкое контактное сопротивление < 0,5 мОм
Технологические особенности
- Номинальное напряжение: 1500 В DC
- Максимальный ток: 22,5 A (2.5 мм²) / 30 A (4.0–6.0 мм²)
- RMS тестовое напряжение: 8 кВ
- Импульсная выносливость: 16 кВ
- Температурный диапазон: -40°C … +85°C (макс. +110°C)
- Материал корпуса: огнестойкий термопластик, устойчив к UV
- Контакты: медь с лужением
- Фиксация: Snap-In + гайка для монтажа
- Уплотнение: силиконовое O-ring
- Требуется инструмент для разъединения: согласно NEC 2014
- Производитель: Elmex, Vadodara, Gujarat, Индия
Сценарии использования
- Установка в корпуса солнечных инверторов
- Подключение кабелей от панелей или стрингов к DC-боксам
- Монтаж в стринговых комбинаторах и коммутационных устройствах
- Использование в проектах, где требуется герметичное и надежное соединение со стороны оборудования
