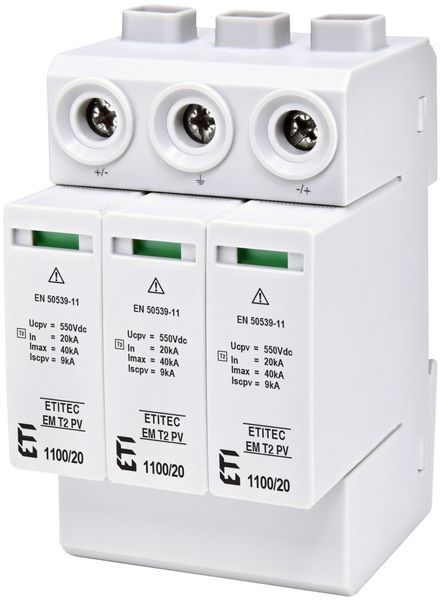

ETITEC EM T2 PV 1100/20 Y — модульный ограничитель перенапряжения, предназначенный для защиты фотогальванических (PV) цепей от импульсных перенапряжений класса T2. Устройство рассчитано на работу в постоянной цепи до 1100 V DC, выполненное в трехмодульном корпусе для монтажа на DIN-рейку 35 мм. Конструкция базируется на варисторной (MOV) технологии с тепловой защитой элементов, имеет оптическую индикацию состояния и рассчитана на отвод значительных импульсных токов в PV-стрингах. Это простое и надежное решение для защиты входов инверторов и PV-стрингов в крышных и наземных установках.
Технические характеристики
- Тип: T2 (класс защиты).
- Назначение: защита фотоэлектрических стрингов и входов инверторов в PV-системах.
- Номинальное напряжение длительной работы (Uc): 1100 V DC.
- Количество полюсов: 3 (трехместное исполнение для PV-конфигураций).
- Ширина в модульных единицах: 3 модуля.
- Степень защиты корпуса: IP20 (выполнение для внутреннего монтажа в щите).
- Монтаж: DIN-рейка 35 мм (EN 60715).
- Технология защиты: MOV (варистор) с тепловыми расцепителями.
- Визуальная индикация состояния: оптическая (состояние «в норме / испорчено»).
- Контакты удаленной сигнализации (RC): отсутствуют (версия без RC).
- Примечание: перед монтажом следует соблюдать рекомендации производителя по расстоянию, заземлению и каскадному расположению SPD в схеме защиты.
Особенности и преимущества
- Специализирован для PV: разработан для длительной эксплуатации в постоянной цепи до 1100 V DC, подходит для современных высоковольтных стрингов.
- Надежная MOV-технология: варисторы с тепловой защитой обеспечивают безопасный вывод поврежденных элементов из цепи и уменьшают риск вторичных повреждений.
- Компактность и простой монтаж: трехмодульное исполнение для DIN-рейки 35 мм экономит место в щите и облегчает установку.
- Оптическая индикация: быстрая визуальная проверка состояния устройства без дополнительных инструментов.
- Простая конструкция без RC: меньше элементов — более низкая вероятность отказов, подходит для систем, где удаленная сигнализация не требуется.
- Универсальное применение: пригодно для крышных, наземных и коммерческих PV-проектов, как отдельно, так и в составе каскадных решений.
Применение
ETITEC EM T2 PV 1100/20 Y применяется в местах PV-цепи, где необходима защита от импульсных перенапряжений класса T2. Типичные сценарии:
- защита PV-стрингов на крышах жилых, коммерческих и промышленных объектов;
- защита входов инверторов от импульсных перенапряжений и наводок;
- установка в распределительных шкафах крышных и наземных PV-массивов;
- использование как элемент каскадной защиты (T1+T2) в больших проектах;
- проектные решения, где требуется простой и надежный SPD без удаленной сигнализации.
Перед применением в конкретной системе рекомендуется согласовать расположение SPD с проектной документацией, проверить опоры заземления и обеспечить необходимые расстояния до других защитных устройств согласно инструкции производителя.
Аксессуары и комплектующие
- Клеммы и монтажные адаптеры: блоки для удобного подключения проводников в щите.
- Кабели для подключения: проводники соответствующего сечения для токов короткого замыкания и постоянной эксплуатации (рекомендации зависят от проекта).
- Дополнительные модули для каскадной защиты: модули класса T1 или другие T2 для комплексного решения при высоком риске перенапряжений.
- Изоляционные элементы и дистанционные монтажные наборы: для удобства размещения в щите и дополнительной защиты.
- Документация: монтажная инструкция и паспорт устройства — обязательны для ознакомления перед установкой.
