Купить Счетчик энергии VM-3P5A 3 фазы

Гарантия 5 лет

Новинка

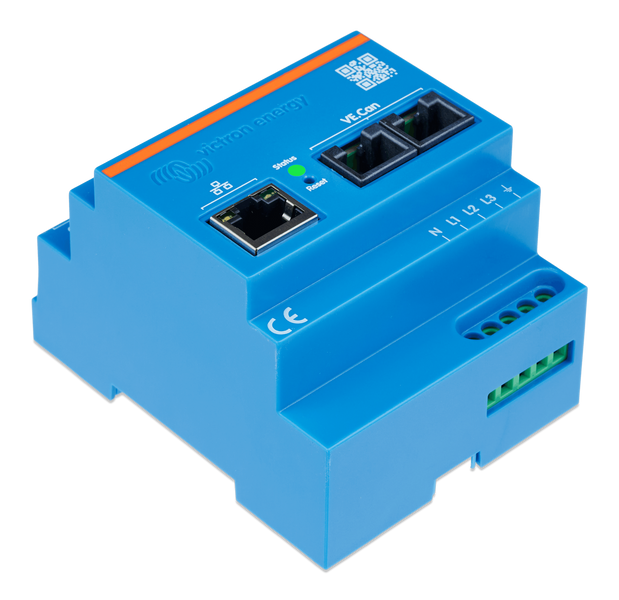

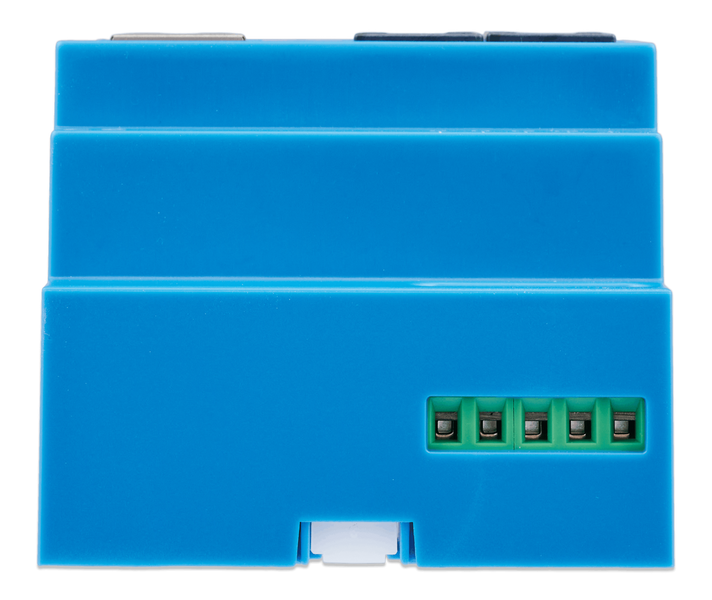

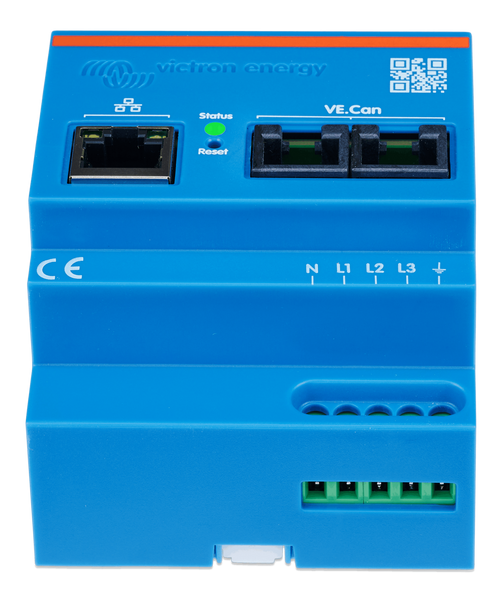

VM-3P5A — REL200320100 — это трехфазный счетчик электроэнергии под стандартные измерительные трансформаторы тока со вторичной обмоткой 5&A, который измеряет потребление или генерацию переменного тока (AC) с максимальной точностью. Разработанный для бесшовной интеграции в экосистему Victron Energy, счетчик подключается к устройствам Cerbo GX, Ekrano GX или Venus GX через высокоскоростные интерфейсы Ethernet или VE.Can. Предназначен для систем накопления энергии (ESS) любой мощности, мониторинга энергопотребления частных домов и коммерческих предприятий, контроля солнечного поколения сетевых инверторов или учета работы генераторов.

Ключевые преимущества счетчика энергии VM-3P5A

Работа со стандартными промышленными трансформаторами тока (x/5&A) — позволяет измерять токи любой величины (100A, 200A, 400A, 600A, 1000A и более)
Сверхвысокая скорость обновления данных (100 мс) — обеспечивает мгновенную реакцию систем ESS и идеальную работу функции Zero Feed-in (ограничение перетока в сеть)
Два интерфейса связи на выбор: Ethernet (RJ45) и VE.Can (2x RJ45, терминаторы в комплекте), поддержка протокола Modbus UDP
Собственное питание от всех фаз (N-L1-L2-L3) — прибор продолжает стабильно работать даже при исчезновении напряжения на одной или двух фазах
Полная совместимость с GX-устройствами (Cerbo GX, Ekrano GX и т.д.) и приложением VictronConnect
Гибкий выбор метода регистрации энергии (векторный, арифметический или абсолютный) в соответствии с требованиями местных энергосетей
Позволяет строить точную визуальную схему потоков энергии (energy flow) в режиме реального времени

Технические характеристики

Артикул: REL200320100
Сеть: 3 фазы / 4 провода (L1, L2, L3, N), а также поддержка 1-фазных и Split-phase систем
Диапазон входного напряжения: 85–265 В AC (фазная L-N) / 150–460 В AC (линейная L-L), 50/60 Гц
Подключение по току: через внешние измерительные трансформаторы тока со вторичной обмоткой 5 А (первичный номинал задается в VictronConnect)
Типы интерфейсов:
- 1x Ethernet порт (RJ45, протокол Modbus UDP)
- 2x VE.Can порты (RJ45, терминаторы VE.Can в комплекте)
Частота обновления: 100 мс
Питание: собственно от сети (N-L1-L2-L3), потребление 1,85 Вт / 3,5 ВА
Монтаж: DIN-рейка (габариты 90 x 71 x 59 мм), защита IP20
Материал корпуса: синий поликарбонат (RAL 5012), вес 260 г
Измеряемые параметры:
- Напряжение фазное (L-N) и линейное (L-L)
- Токни по каждой фазе и ток нейтрали
- Активная мощность (W)
- Реактивная и полная мощность (var, VA)
- Коэффициент мощности (Power Factor по стандарту IEEE)
- Частота сети (Hz)
- Последовательность фаз и предупреждение о нарушении чередования фаз
- Общая потребленная и экспортируемая энергия (kWh)

Сценарии использования

Измерение потребления объектов с высокими токами (более 75 А) для систем ESS
Измерение генерации мощных солнечных электростанций с трехфазными сетевыми инверторами (PV Inverter)
Коммерческое и промышленное использование в трехфазных сетях с нагрузками до сотен и тысяч ампер
Динамичное ограничение экспорта электроэнергии в общую сеть (Zero Feed-in / Net Billing)
Контроль трехфазного дизельного или бензинового генератора (AC Genset)
Отражение детального баланса мощностей и аналитики на VRM Portal

Интерфейсы связи и мониторинга

Ethernet (RJ45) – высокоскоростная связь через локальную сеть, прямая поддержка протокола Modbus UDP
VE.Can (RJ45) – надежная промышленная шина CAN-bus для прямого подключения к Cerbo GX или Ekrano GX
VictronConnect – быстрая настройка номинала первичного тока трансформаторов, роли устройства (Grid, PV Inverter, Genset, AC Load) и проверка параметров
VRM Portal – полная визуализация потоков энергии, дистанционная диагностика и история потребления/генерации

Сервисная поддержка в Украине

ООО “Тотал-Энерго” является сертифицированным партнером Victron Energy в Украине и предоставляет полное сопровождение:

Проектирование систем
Подбор и поставка оборудования
Монтаж и пусконаладка
Подключение к VRM
Послегарантийное обслуживание

Почему в названии указано 5 А и означает ли это, что счетчик рассчитан только на нагрузку до 5 Ампер?

– Нет, обозначение 5 указывает на номинал вторичной обмотки измерительных трансформаторов тока (ТС). Благодаря этому счетчик может измерять практически любые большие токи –; 100&A, 250&A, 600&A, 1000&A и более, в зависимости от номинала подключенных трансформаторов тока (например, 400/5&A или 1000/5&A).

Входят ли трансформаторы тока в комплект поставки VM-3P5A?

– Нет, трансформаторы тока приобретаются отдельно. Это сделано специально, чтобы вы могли подобрать трансформаторы нужного вам номинала и формы (разъемные или сплошные, под шину или кабель соответствующего сечения) под конкретный объект.

Чем отличается VM-3P5A от модели VM-3P75CT?

– Модель VM-3P75CT уже укомплектована небольшими разъемными датчиками со строгим ограничением до 75 А на фазу. Модель VM-3P5A является универсальной промышленной версией под любые стандартные ТС со вторичным током 5 А без ограничения по максимальной мощности объекта, а также питается от всех трех фаз (N-L1-L2-L3).

Как счетчик подключается к системе мониторинга Victron Energy (Cerbo GX, Ekrano GX)?

– Счетчик имеет два высокоскоростных интерфейса: Ethernet (порт RJ45) и шину VE.Can (два порта RJ45, терминаторы входят в комплект). Оба варианта поддерживают высокую частоту обновления данных (100 мс) для мгновенной реакции системы управления.

Для чего используется этот счетчик в системах сохранения энергии (ESS) и солнечных электростанциях?

– VM-3P5A устанавливается на вводе в дом или предприятие как Grid Meter (счетчик точки подключения к сети). Он измеряет реальный переток мощности, позволяя инверторам мгновенно подмешивать энергию от батарей или ограничивать экспорт в сеть до нуля (функция Zero Feed-in).

Как настраивается номинал первичного тока трансформаторов в счетчике?

– Настройка выполняется буквально в несколько кликов через приложение VictronConnect (со смартфона или компьютера), где просто указывается первичный ток установленных трансформаторов (например, 200&A, 400&A, 1000&A).

Может ли счетчик работать в однофазной системе?

– Да, устройство является универсальным: оно поддерживает однофазные, Split-phase (двухфазные с нулем) и полноценные трехфазные конфигурации подключения.

Что произойдет со счетчиком, если исчезнет напряжение на одной или двух фазах?

– Счетчик VM-3P5A имеет собственное питание от всех фаз (N-L1-L2-L3). Даже если на одной или двух фазах полностью пропадет напряжение, он продолжит работать и передавать данные на устройство GX, пока питается хотя бы одна фаза.

Какие параметры сети контролирует устройство?

– Счетчик с высокой точностью измеряет фазное и линейное напряжение, токи фаз и нейтрали, активную, реактивную и полную мощность, коэффициент мощности (cos φ), частоту сети, чередование фаз, а также ведет учет импортированной и экспортированной энергии (кВт&ч).

Поддерживает ли счетчик передачу данных в сторонние системы автоматизации (SCADA, Home Assistant и т.д.)?

– Так, через встроенный Ethernet-порт счетчик поддерживает протокол Modbus UDP, позволяющий опрашивать регистры данных направления для сторонних систем мониторинга или систем умного дома.

Войти с помощью

Оцените товар

10 012 грн

Характеристики

Количество фаз	Однофазный, Трехфазный
Вид учета	Технический
Тип подключения	Трансформаторное
Тип монтажа	Модульное, Універсальное
Номинальный ток, А	5.0
Тип интерфейса	Ethernet, CAN
Срок гарантии, мес	60
