Распределительные блоки EDB применяются как соединительные элементы для нейтральных проводников «N», заземляющих «PE» и отходящие линии в распределительных щитах низкого напряжения. Они обеспечивают надежную и безопасную установку благодаря изолированной конструкции и прозрачной защитной крышке.
Блоки EDB выпускаются в 2-полюсном и 4-полюсном исполнении с разным количеством зажимов. Каждая шина изолирована, а возможность монтажа как на DIN-рейку ТН35, так и на монтажную панель делает эти блоки универсальным решением для электрощитов.
Ключевые преимущества
- Универсальность: 2-полюсные и 4-полюсные варианты.
- Безопасность: прозрачная крышка для защиты и визуального контроля.
- Гибкость монтажа: установка на DIN-рейку или монтажную панель.
- Надежность: каждая шина изолирована, допускается подключение с наконечниками или без них.
- Высокая устойчивость: динамическая выдержка токов КЗ до 20 кА.
Варианты выполнения
- EDB-207: 2p, L+PE/N, 125 А
- EDB-211: 2p, расширенное количество отверстий, 125 А
- EDB-215: 2p, увеличенное количество соединений, 125 А

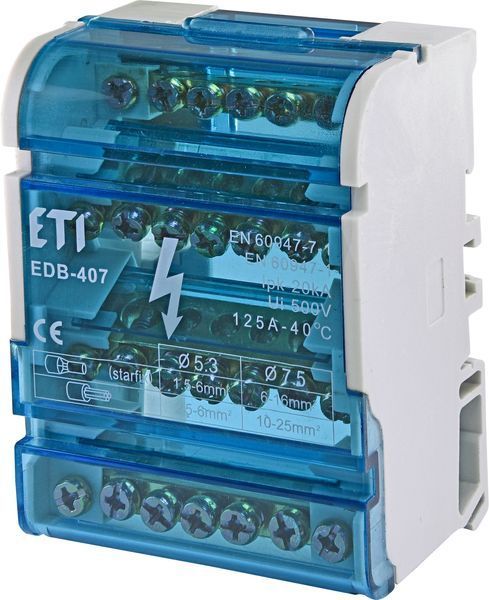

- EDB-407: 4p, 3L+PE/N, 125 А
- EDB-411: 4p, расширенное исполнение, 125 А
- EDB-415: 4p, увеличенное количество соединений, 125 А

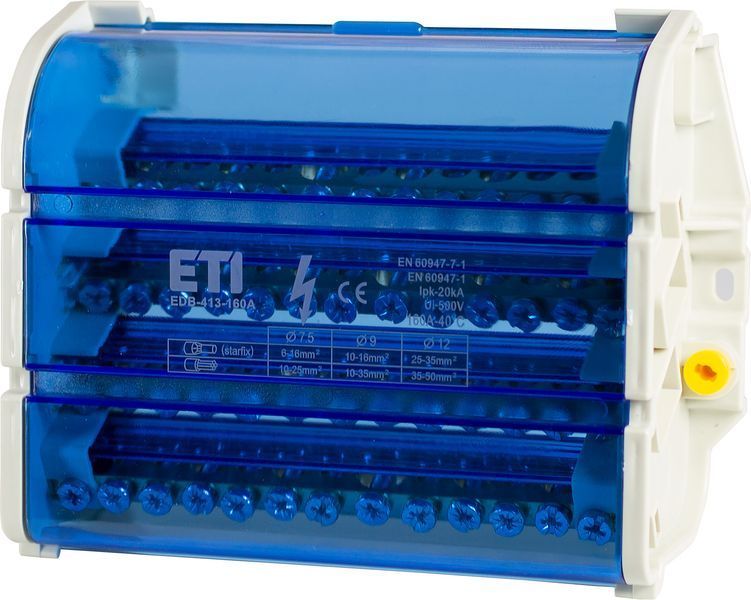

- EDB-413-160A: 4p, 3L+PE/N, до 160 А
Технические характеристики
- Номинальный ток: 125 А / 160 А (в зависимости от модели)
- Степень защиты: IP20 (с крышкой)
- Динамическая устойчивость: до 20 кА
- Номинальное напряжение: 500 V
- Материал шин: латунь
- Материал корпуса: самозатухающий пластик
- Защитная крышка: прозрачный поликарбонат
- Монтаж: DIN-рейка ТН35 или монтажная панель
- Соответствие стандартам: EN 60947-1, EN 60947-7-1
Применение
- Распределение нейтральных и заземляющих проводников.
- Подключение отходных линий в щитах.
- Монтаж в промышленных и коммерческих системах электроснабжения.
