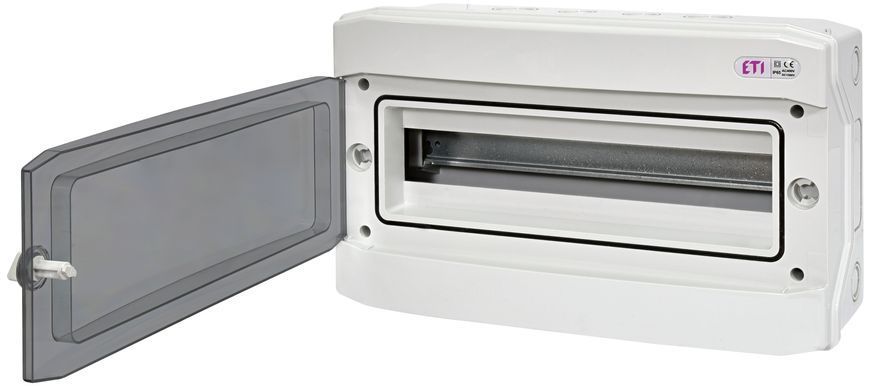

Щит ECH-18PT — це навісний розподільний щит високої надійності з класом захисту IP65, призначений для установки модульних захисних, комутаційних та розподільних пристроїв у житлових, комерційних, промислових та фотоелектричних системах. Корпус виготовлений із ударостійкого та стійкого до ультрафіолету матеріалу ASA, що гарантує довготривалу експлуатацію навіть у зовнішніх умовах. Прозорі горизонтальні дверцята з полікарбонату дозволяють виконати візуальний контроль внутрішнього обладнання без необхідності відчиняти щит, зменшуючи час і ризик помилок при обслуговуванні.
Технічні характеристики
- Код (артикул): 1100350.
- Конфігурація: 1 ряд × 18 модулів (18 мод.).
- Номінальна напруга (Un): 400 V AC / 1500 V DC.
- Номінальний струм (In): 63 A.
- Ступінь захисту: IP65 (повний захист від пилу та захист від струменів води).
- Механічний захист: IK07.
- Клас ізоляції: II.
- Робоча температура: -25°C … +60°C.
- Матеріал корпусу: ASA (світло-сірий RAL 7035); дверцята — прозорий полікарбонат.
- Кількість шин PE / N: 15 PE / 15 N.
- Отвори для кабельних вводів: різного діаметра з усіх боків (виконання передбачає багатоваріантні вводи для зручного підведення кабелів).
- Габарити (В×Ш×Г): 259 × 428 × 144 мм.
- Вага: приблизно 1,70 кг.
- Відповідність стандартам: IEC 60670, IEC 62208.
Особливості та переваги
- Корпус з ASA-пластика — забезпечує високу механічну міцність, стійкість до УФ-випромінювання й агресивних середовищ; матеріал витримує вплив високих температур (GWFI +650 °C) і не втрачає експлуатаційних властивостей у зовнішніх умовах. :contentReference[oaicite:2]{index=2}
- Герметичність IP65 — надійний захист від пилу та водяних струменів, що робить щит придатним для зовнішнього монтажу й використання в місцях із підвищеною вологістю або запиленістю.
- Прозорі горизонтальні дверцята з полікарбонату — дозволяють виконувати візуальний огляд стану апаратів (автомати, УЗО, реле) без відкривання, що підвищує безпеку і зручність експлуатації.
- Можливість пломбування дверцят — забезпечує захист від несанкціонованого доступу до обладнання.
- Гнучкість кабельних вводів — наявність отворів різних діаметрів і їх розміщення по периметру щита забезпечують зручні варіанти підведення силових та сигнальних кабелів, що спрощує монтаж на об'єкті.
- Можливість установки DIN-рейки на двох рівнях (особливо корисно для щитів від 12 модулів і більше) — дозволяє раціонально розподілити модулі та компоненти всередині щита для економії місця і зручності підключення. :contentReference[oaicite:3]{index=3}
- Повна заводська комплектація: DIN-рейка TH35, кріпильні аксесуари, кришки монтажних гвинтів, маркувальні наклейки, шина N/PE та заглушка фальшпанелі — все для швидкого й правильного монтажу на об'єкті.
Габарити, монтаж і експлуатація
ECH-18PT призначений для навісного монтажу на вертикальну поверхню. Усередині щита передбачена DIN-рейка TH35 для установки модульних апаратів стандартної ширини. Завдяки конструкції з ущільнювачем і поворотними фіксаторами дверцят забезпечується щільне прилягання кришки до корпусу і збереження ступеня захисту IP65 під час експлуатації. Для зручності монтажу і кабельних трас щит має отвори для вводів з верхньої/нижньої та бокових сторін (різні діаметри), що дає змогу гнучко організувати підключення як силових, так і сигнальних ліній.
Застосування
- Розподіл та захист електроживлення в житлових і комерційних будівлях (автоматичні вимикачі, УЗО, диференціальні реле та ін.).
- Обладнання малих і середніх промислових об'єктів для захисту ліній керування, сигналізації та ланцюгів живлення.
- Фотовольтаїчні (PV) системи — щит підходить для використання в DC-ділянках з напругою до 1500 V DC.
- Вуличні установки, щити управління зовнішнім освітленням та інформаційні стенди, де потрібен підвищений ступінь захисту від погодних умов.
Аксесуари та сумісні комплектуючі
- PST-UNI — шина PE/N (2×15), сумісна з серією ECH.
- MP-ECH — заглушка фальшпанелі (сіра, для модульних рядів).
- ECH-L2K — замок з 2 ключами для пломбування дверцят.
- Додаткові шини, набір клем і монтажні набори для організації акуратного підключення всередині щита.
Переваги для покупця
Вибираючи ECH-18PT, ви отримуєте компактний, але функціональний щит, готовий до швидкого монтажу та експлуатації в реальних умовах. Заводська комплектація і добре продумана конструкція знижують час монтажу й ризики помилок, а можливість пломбування та прозорі дверцята підвищують контроль і безпеку експлуатації. Конструкція та матеріали зроблені з урахуванням застосування в PV-системах, що робить цей щит універсальним рішенням для сучасних інженерних задач.
