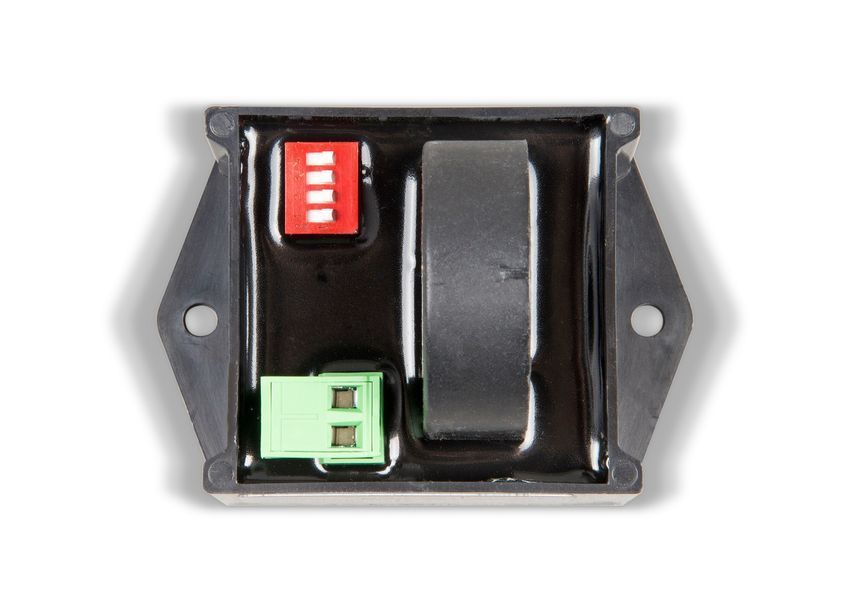

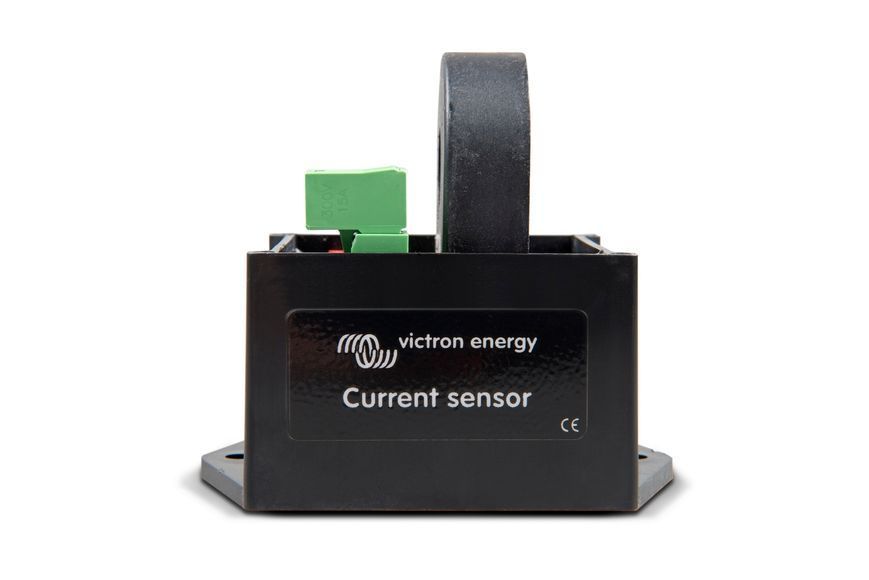

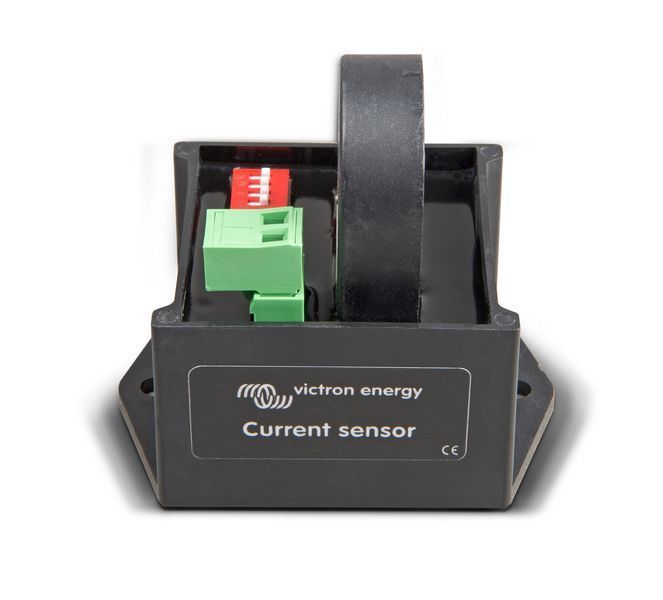

Датчик змінного струму Victron Energy AC Current Sensor – CSE000100000

Victron AC Current Sensor – CSE000100000 — це спеціалізований трансформатор струму, призначений для вимірювання потужності змінного струму (AC) в однофазній мережі та передачі цих даних до GX-пристроїв (Cerbo GX, Ekrano GX, Venus GX та ін.). У системах Victron цей сенсор дозволяє відображати в реальному часі потужність споживання або генерації, та визначати, куди рухається енергія – до/від мережі чи з PV-інвертора.

Це ключовий компонент для побудови енергетичних систем з візуалізацією потоку енергії без складного зовнішнього лічильника (наприклад, Carlo Gavazzi).

Ключові переваги датчика змінного струму Victron AC Current Sensor

1. Дає змогу вимірювати струм до 100 А AC
2. Передає дані до GX-пристроїв через вхід “Sensor”
3. Дає змогу будувати діаграму потоку енергії в VRM Portal
4. Ідеальний для систем без зовнішнього енергетичного лічильника
5. Простий монтаж: сенсор накладається на один провід фази
6. Безпечний у використанні – не потребує розриву кола живлення

Технічні характеристики

• Артикул: CSE000100000
• Тип: трансформатор змінного струму (AC current sensor)
• Номінальний струм: до 100 А
• Вихідний сигнал: приблизно 0–5 В (аналоговий сигнал)
• Підключення: 3-жильний кабель (живлення, земля, вихід)
• Довжина кабелю: 1,5 м
• Сумісність:
  • Cerbo GX, Ekrano GX, Venus GX, Color Control GX
  • GX-пристрої з аналоговим входом (вхід “AC Sensor”)
• Монтаж: накладний, на фазний провід (L), без розриву кола
• Встановлення: внутрішня частина щита, DIN-рейка не потрібна
• Гальванічна ізоляція: так

Сценарії використання

1. Вимірювання споживаної потужності будинку або навантаження
2. Моніторинг потужності на виході PV-інвертора (фотовольтаїка)
3. Контроль за потоком енергії у ESS-системах (Energy Storage System)
4. Побудова схеми “енергофлоу” у VRM Portal
5. Системи без зовнішнього лічильника Carlo Gavazzi – спрощена альтернатива

Сумісні продукти Victron Energy

• GX-пристрої:
  • Cerbo GX
  • Ekrano GX
  • Venus GX
  • Color Control GX
  • Системи із PV-Grid інверторами, ESS (Energy Storage System)

Потрібен GX-пристрій з аналоговим входом для коректної роботи.
