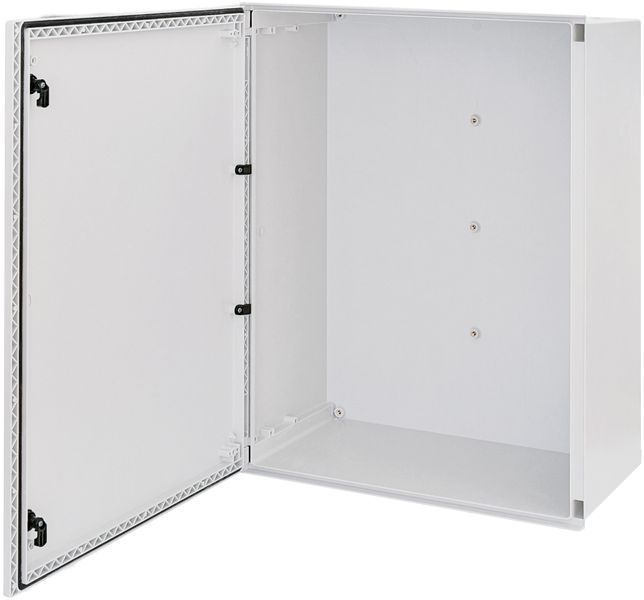

Шафи серії EPC призначені для встановлення на відкритому повітрі та в агресивних середовищах: вони стійкі до дощу, снігу, пилу, УФ-випромінювання та хімічних речовин. Корпус виконаний із термостійкого поліестеру, армованого скловолокном (без металевих деталей — відсутня корозія), що забезпечує довготривалу експлуатацію й стабільність геометрії при великих коливаннях температур. Шафи рекомендовані також для PV-систем і важких промислових умов. Термін служби — не менше 30 років.
Ключові переваги
- Ступінь захисту: IP66 — повний захист від пилу та сильних струменів води.
- Механічна міцність: IK10 — витримують удари до 20 кДж.
- Подвійна ізоляція (Клас II): заземлення не потрібне; номінальна ізоляція до 1000 V AC та 1500 V DC.
- Вогнестійкість: GWFI +960 °C; матеріал самозагасаючий, без галогенів.
- Температурна стійкість: робота від −30 °C до +120 °C без деформацій.
- Стійкість до УФ і атмосферних впливів (для зовнішнього монтажу).
- Модульність: можливість об’єднання шаф у системи за допомогою з’єднувальних фланців.
- Відповідність: IEC 62208; матеріали відповідають RoHS.
Комплектація
- Шафа з суцільними дверцятами (поліестер, IK10).
- Пластикові штифти петель для кріплення дверцят.
- Набір настінних кріплень (x4) для монтажу в цегляні стіни.
- Стандартний двопелюстковий замок із ключем; опційно — замок з ключем.
Технічні характеристики
- IP66 / IK10, Клас ізоляції II.
- Un: 1000 V AC, 1500 V DC.
- Матеріал корпусу/ущільнювача: поліестер армований скловолокном / поліуретан.
- Робоча t°: −30…+120 °C; вогнестійкість: GWFI +960 °C.
- Стандарти: IEC 62208; відповідність RoHS.
Номенклатура (шафи з суцільними дверцятами)
| Тип | Код | Висота, мм | Ширина, мм | Глибина, мм | Вага, кг |
|---|---|---|---|---|---|
| EPC 30-25-14 | 1102600 | 300 | 250 | 140 | 1,93 |
| EPC 40-30-20 | 1102601 | 400 | 300 | 200 | 3,60 |
| EPC 40-40-20 | 1102602 | 400 | 400 | 200 | 4,35 |
| EPC 50-40-20 | 1102603 | 500 | 400 | 200 | 5,25 |
| EPC 60-40-23 | 1102604 | 600 | 400 | 230 | 7,13 |
| EPC 60-50-23 | 1102605 | 600 | 500 | 230 | 7,93 |
| EPC 80-30-23 | 1102606 | 800 | 300 | 230 | 6,40 |
| EPC 80-60-30 | 1102607 | 800 | 600 | 300 | 12,65 |
Кількість замків: 1 (EPC 30-25-14) або 2 (інші габарити); додаткові фіксатори (anti-blow): 1–2 залежно від розміру. Потужність розсіювання при 40 °C: 36,2–185 Вт.
Монтажні панелі (замовляються окремо)
Поліестер (EPC-PMP): товщина 3–4 мм; моделі EPC-PMP 30-25 … 80-60.
Метал (EPC-MMP): товщина 2 мм; моделі EPC-MMP 30-25 … 80-60.
Додаткові внутрішні дверцята (EPC-ID)
Постачаються зі стандартним двопелюстковим замком, рукояткою та монтажними аксесуарами; призначені для встановлення сигнальних та керуючих елементів. Доступні розміри: від EPC-ID 30-25 до EPC-ID 80-60.
Модульні шасі для DIN-обладнання (EPC-CHM)
Комплекти шасі включають фронтальну панель із вирізами, раму з DIN-рейками та фіксаторами з регулюванням глибини 39–68 мм. Варіанти на 20…145 модулів, сумісні з усіма габаритами шаф EPC.
Кріплення та аксесуари
- Настінні комплекти: EPC-WM (фронтальний монтаж), EPC-WMR (монтаж позаду).
- Кріплення на стовп: EPC-PFK-X3/X4/X5/X6 — під різні габарити шаф.
- З’єднувальні фланці: EPC-CF-A/B/C — для групування шаф.
- Замки та вентиляція: EPC-DL10 (двопелюстковий), EPC-LK (з ключем), EPC-VDS/EPC-VDL (IP54, встановлюються попарно).
- Обмежувач відкривання: EPC-DH-145; анкер латунний: EPC-FI (M5×11, 4 шт.).
Застосування та поради з монтажу
- Зовнішні установки, енергетика, транспорт, водопостачання, агросектор, PV-проєкти.
- Для правильного тепловідведення використовуйте вентиляційні модулі EPC-VDS/VDL (по два на шафу, по діагоналі).
- Для нарощування систем застосовуйте фланці EPC-CF (A/B/C згідно сумісності).
