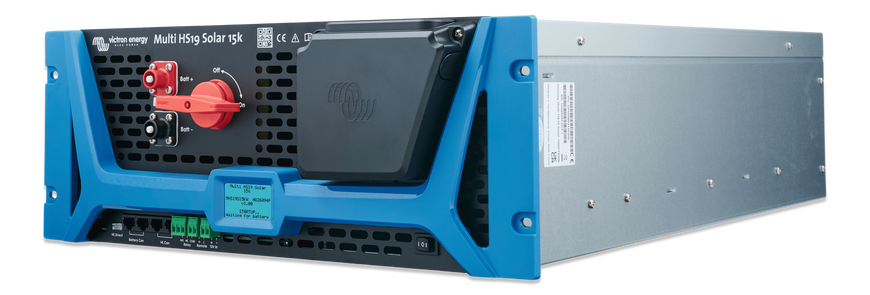

Victron Energy Multi HS19 Solar 15k — це високотехнологічний трифазний гібридний інвертор нового покоління потужністю 15 кВт, розроблений у компактному 19-дюймовому форм-факторі. Пристрій є безкомпромісним рішенням преміумкласу «все в одному» (All-in-One), що поєднує в одному корпусі потужний синусоїдальний інвертор/зарядний пристрій та чотири високовольтні незалежні сонячні MPPT-трекери загальною потужністю 32 кВт. Інтегрована high-frequency архітектура кардинально спрощує проектування систем, заощаджує простір у серверній стійці, мінімізує товщину кабелів та знижує загальну вартість інсталяції.
Що входить до складу системи?
- Потужний трифазний інвертор/зарядний пристрій: забезпечує чисту синусоїду, симетричне живлення 3-фазної мережі 400 В та безшовний двонаправлений перехід між режимами генерації, транзиту та заряджання.
- 4 незалежні сонячні MPPT-трекери: високотемпературні високовольтні контролери (по 8 кВт кожен) із широким робочим діапазоном напруги для максимальної утилізації сонячної енергії за будь-якої погоди.
- Комплексна комунікаційна платформа: вбудований РК-дисплей для локального контролю, Bluetooth для швидкого налаштування, а також порти VE.Can та Battery-CAN для інтеграції у фірмову екосистему та хмару VRM.
Ключові переваги системи Multi HS19 Solar 15k
- Справжня 3-фазна архітектура: номінальна потужність інвертора становить 15 кВА / 15 кВт при стабільній напрузі 400Vac. Короткочасна пікова потужність сягає 22 кВт.

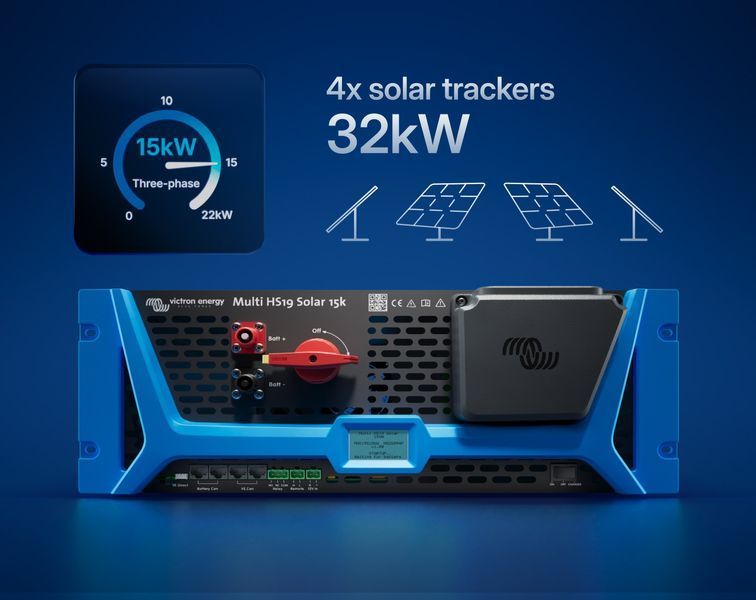

- Колосальний сонячний масив (32 кВт): 4 індивідуальні MPPT-трекери потужністю по 8 кВт кожен. Завдяки робочій напрузі до 600 В Voc, сонячні панелі збираються у довгі високовольтні ланцюги (стрінги) з мінімальними втратами в провідниках.
- Високовольтні акумулятори (650–1000 В): інвертор працює виключно з передовими батарейними системами високої напруги (High Voltage), що дозволяє використовувати тонкі та недорогі DC-кабелі замість масивних шин, як у 48-вольтових системах.
- Рекордна швидкість заряджання: максимальна потужність заряджання АКБ становить 33 кВт (при напрузі 800 В) з максимальним струмом до 41 А, що гарантує надшвидке відновлення енергії навіть гігантських акумуляторних збірок.
- Максимальний ККД: висока ефективність перетворення інвертора досягає 98%, а сонячних MPPT-контролерів — вражаючих 99%.
- Низьке власне споживання: завдяки застосуванню високочастотних технологій та новому дизайну, споживання без навантаження (no-load) при напрузі АКБ 650 В становить усього 50 Вт.
- Мережевий транзит 32 А: вбудоване реле передачі струму дозволяє пропускати через пристрій транзитну потужність до 32 А на фазу.
- Зручний 19-дюймовий Rackmount-дизайн: висота корпусу становить всього 4U, що дозволяє легко встановлювати його в стандартну шафу або стійку безпосередньо поруч із модульними високовольтними батареями.
- Ідеальний цифровий зв'язок з BMS: виділений порт Battery-CAN забезпечує пряму передачу даних і сумісність з літієвими батареями, що підтримують фірмовий протокол Victron HV Protocol.
Які габарити та вага інвертора Multi HS19 Solar 15k?
Офіційні технічні дані щодо фізичних параметрів пристрою для планування його монтажу:
- Вага пристрою: 26,5 кг (вага в упаковці / брутто — 30 кг). Така вага є досить помірною для трифазного пристрою на 15 кВт, що дозволяє виконувати монтаж зусиллями однієї людини.
- Ширина (стандарт): 19 дюймів (Rackmount) — корпус розроблений під стандартні серверні стійки та шафи.
- Висота в стійці: 4U (приблизно 17,8 см).
- Глибина пристрою: 70 см (700 мм). При виборі серверної шафи рекомендується обирати моделі завглибшки 900–1000 мм, щоб залишити достатньо простору для радіусу вигину силових кабелів та активної вентиляції.
Технологічні та конструктивні особливості
Високовольтна сонячна генерація без компромісів
- Чотири незалежні MPPT-входи дозволяють підключати сонячні масиви, розташовані на 4 різних схилах даху (наприклад: Схід, Захід, Південь 1, Південь 2), нівелюючи втрати від нерівномірного освітлення чи затінення.
- Широкий робочий діапазон MPPT (100–600 В) та стартова напруга пробудження 300 В забезпечують ранній запуск генерації на світанку та стабільну роботу до пізнього вечора.
- Вбудовані алгоритми інтелектуального захисту: від сонячного перенапруження, надлишкового струму, а також безперервний моніторинг опору ізоляції сонячного поля (DC insulation resistance).
Мультифункціональність та гнучкість застосування
- Пристрій ідеально підходить для будь-яких сценаріїв: повної автономії (Off-grid), резервного живлення (Backup), зрізання пікових навантажень мережі (Peak-shaving) або комерційного продажу надлишків у мережу за «зеленим тарифом» (Feed-in).
- Вбудоване програмоване реле (3 А, до 30 Vdc) забезпечує автоматизацію зовнішніх процесів — наприклад, запуск дизель- чи бензогенератора (Genset start/stop) при критичному розряді акумуляторів.
- Дистанційний сухий контакт (Remote on/off terminal) для аварійного вимкнення або інтеграції в зовнішні системи безпеки об'єкта.
Надійність, охолодження та промислові роз'єми
- Прогресивне охолодження: примусове спрямоване повітряне охолодження (Forced air) забезпечує повну паспортну потужність пристрою при температурах до +40°C.

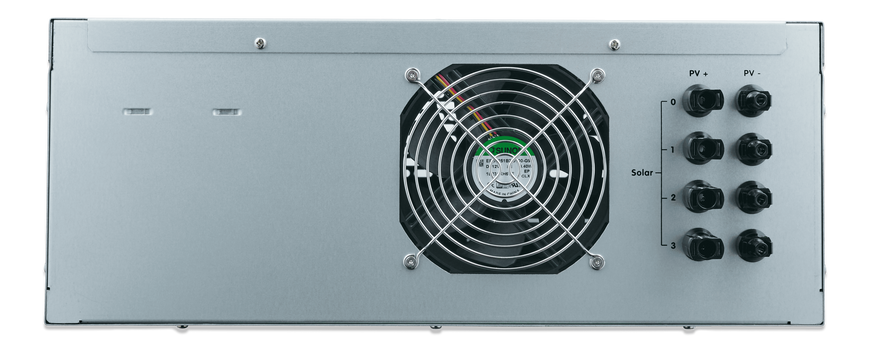

- Висококласна комутація: для підключення сонячних стрінгів використовуються оригінальні роз'єми Staubli MC4 (Multi-Contact). Підключення високовольтної АКБ реалізовано на безпечних швидкознімних терміналах 5.7mm Surlok.
- Push-in AC-термінали: пружинні AC-коннектори (L1, L2, L3, N, PE) забезпечують надійний та швидкий монтаж силового кабелю перерізом до 10 мм² (для жорсткого кабелю) без ризику послаблення контактів з часом.
Сценарії використання
- Енергонезалежні комерційні об'єкти: виробництва, офісні центри, готелі, СТО та склади з високими вимогами до надійності трифазного живлення 400 В.
- Великі приватні резиденції та автономні еко-будинки: побудова потужних сонячних станцій із сонячним полем до 32 кВт для повного покриття потреб у кондиціонуванні, опаленні та заряджанні електромобілів.
- Промисловий Peak-shaving: компенсація пікових навантажень підприємства з акумуляторів, коли виділеної потужності від Обленерго не вистачає для запуску чи роботи обладнання.
- Системи накопичення енергії (ESS) у стійках: створення масштабованих систем зберігання енергії у стандартних 19" серверних шафах, де інвертор монтується в єдину стійку з високовольтними модулями АКБ.
Інтерфейси зв’язку та управління
- Вбудований Bluetooth: миттєве підключення через мобільний додаток VictronConnect для конфігурування, первинного налаштування та моніторингу параметрів з увімкненого смартфона чи планшета.
- 1x Battery CAN port: виділений ізольований цифровий інтерфейс для безпомилкового обміну даними з системами керування (BMS) високовольтних літієвих батарей.
- 1x VE.Can port: універсальний промисловий порт для підключення та синхронізації з GX-пристроями керування (такими як Cerbo GX або Ekrano GX) для виведення повної аналітики на хмарний портал VRM.
- VE.Direct port: фірмовий порт для локальної інтеграції додаткових сумісних пристроїв та датчиків Victron Energy.
