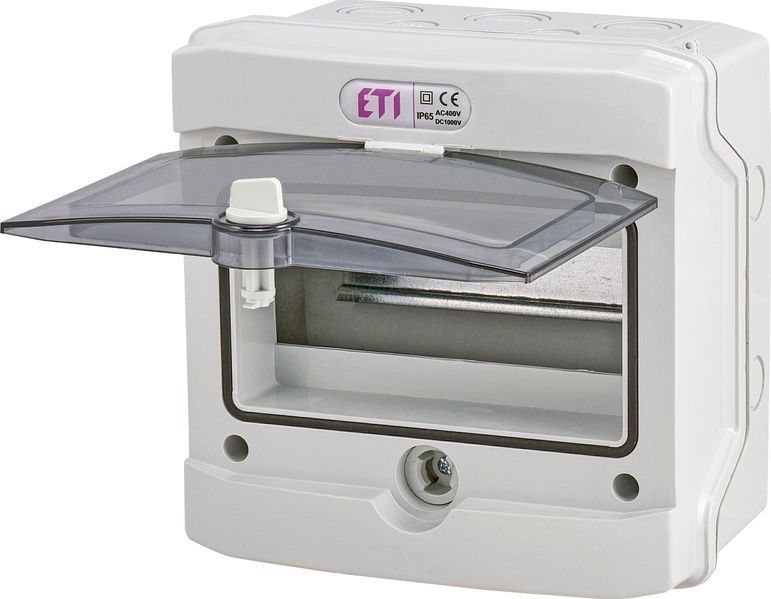

Пластиковий щит ECH 8G ETI (8мод.зовн.встан.IP65) - 1101061

Щит ECH-8G — це високоякісний навісний розподільний щит класу захисту IP65, призначений для монтажу модульних захисних, комутаційних і розподільних пристроїв. Його конструкція оптимізована для використання у побутових, промислових та фотоелектричних системах, включно з сонячними електростанціями. Корпус виготовлений з ASA-пластика, який забезпечує стійкість до ультрафіолетового випромінювання, механічних впливів і екстремальних температур. Прозорі дверцята з полікарбонату дозволяють зручно контролювати стан внутрішнього обладнання без потреби у відкриванні.

Технічні характеристики

• Код: 1101061 (модель ECH-8G)
• Конфігурація: 1 ряд × 8 модулів
• Номінальна напруга: 400 V AC / 1500 V DC
• Номінальний струм: 63 A
• Ступінь захисту: IP65 — повний захист від пилу та захист від водяних струменів
• Механічний захист: IK07
• Клас ізоляції: II
• Робоча температура: -25°C … +60°C
• Матеріал корпусу: ASA, світло-сірий (RAL 7035)
• Матеріал дверцят: прозорий полікарбонат
• Кількість шин PE/N: 8 PE / 8 N
• Отвори для кабельних вводів: верх/низ — 3×M32/25, боки — 2×M20
• Габарити (В×Ш×Г): 201 × 202 × 120 мм
• Вага: 0,68 кг
• Відповідність стандартам: IEC 60670, IEC 62208

Особливості та переваги

• Міцний ASA-пластик — витримує вплив ультрафіолету, високих температур і хімічних речовин
• Прозорі дверцята з полікарбонату — забезпечують постійний візуальний контроль без відкривання щита
• Герметичність IP65 — захист від пилу та води навіть у складних умовах
• Комплектується DIN-рейкою TH35, шинами PE/N, маркувальними наклейками та кришками монтажних гвинтів
• Пломбування дверцят для захисту від несанкціонованого доступу
• Підходить для застосування у сонячних електростанціях завдяки стійкості до 1500 V DC
• Отвори для кабельних вводів з усіх боків забезпечують гнучкість під час монтажу

Габарити та монтаж

Щит ECH-8G розрахований на навісний монтаж на вертикальну поверхню. Внутрішнє обладнання встановлюється на стандартну DIN-рейку TH35. Кабельні вводи розташовані з верхнього, нижнього та бокових боків: 3×M32/25 зверху або знизу та 2×M20 з боків. Гумові ущільнювачі, кришки монтажних гвинтів і надійні фіксатори дверцят гарантують збереження ступеня захисту IP65 протягом усього терміну служби.

Застосування

• Житлові та комерційні об’єкти для монтажу автоматичних вимикачів, пристроїв УЗО, реле та модулів захисту
• Промислові підприємства — для комутації й захисту ліній керування, сигналізації та живлення
• Сонячні електростанції та інші PV-системи — для роботи в DC-колах до 1500 V
• Зовнішні системи — вуличне освітлення, інформаційні щити, обладнання з підвищеними вимогами до захисту

Аксесуари та комплектуючі

• PST-UNI — універсальна шина PE/N (2×15) для щитів ECH
• MP-ECH — заглушка фальшпанелі (сіра, 12 мод.)
• ECH-L2K — замок з двома ключами для пломбування дверцят
