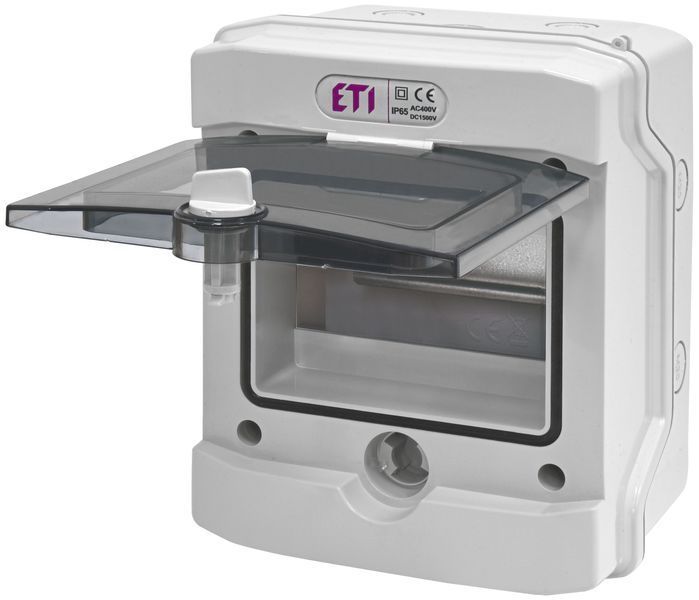

Пластиковий щит ECH 6G ETI (6мод.зовн.встан.IP65) - 1101176

Щит ECH-6G — компактний навісний розподільний щит класу захисту IP65, призначений для монтажу модульних захисних і розподільних пристроїв у побутових, промислових та фотоелектричних системах. Виготовлений з ASA-пластика, стійкого до ультрафіолету, високих температур і вологи. Прозорі дверцята з полікарбонату дозволяють контролювати стан обладнання без відкривання щита.

Технічні характеристики

• Код: 1101176 (модель ECH-6G)
• Конфігурація: 1 ряд × 6 модулів
• Номінальна напруга: 400 V AC / 1500 V DC
• Номінальний струм: 63 A
• Ступінь захисту: IP65; механічний захист IK07
• Клас ізоляції: II
• Робоча температура: -25°C … +60°C
• Матеріал корпусу: ASA, колір — світло-сірий (RAL 7035)
• Матеріал дверцят: прозорий полікарбонат
• Кількість шин PE/N: 6 PE / 6 N
• Отвори для кабельних вводів: верх/низ — 1×M32/25, ліво/право — 2×M20
• Габарити (В×Ш×Г): 201 × 165 × 120 мм
• Вага: 0,46 кг
• Відповідність стандартам: IEC 60670, IEC 62208

Особливості та переваги

• Корпус з ASA-пластика — стійкий до УФ-випромінювання, вологи, хімічних впливів і температур до +650°C (GWFI)
• Прозорі дверцята з полікарбонату — візуальний контроль без відкривання
• Комплектується DIN-рейкою TH35, шинами N/PE, кришками монтажних гвинтів і маркувальними наклейками
• Пломбування дверцят для запобігання несанкціонованому доступу
• Сумісність з PV-системами — витримує напругу до 1500 V DC
• Отвори для кабельних вводів з усіх боків — гнучкість при монтажі

Застосування

• Житлові та комерційні електромережі для встановлення автоматичних вимикачів, УЗО, пристроїв захисту
• Промислові об’єкти для монтажу ліній керування та сигналізації
• Фотовольтаїчні системи — використання у DC-ланцюгах до 1500 V
• Вуличне освітлення та інформаційні щити з підвищеним захистом від пилу й вологи

Аксесуари та комплектуючі

• PST-UNI — шина PE/N (2×15), сумісна з щитами ECH
• MP-ECH — заглушка фальшпанелі (сіра, 12 мод.)
• ECH-L2K — замок з 2 ключами для пломбування дверцят

ТОВ «Тотал-Енерго» пропонує постачання, підбір аксесуарів, консультації з монтажу та доставку щитів ECH-6G з усією необхідною документацією та сервісним супроводом.
