Пластиковий щит ECH 36PT ETI (36мод.зовн.встан.IP65) - 1101064

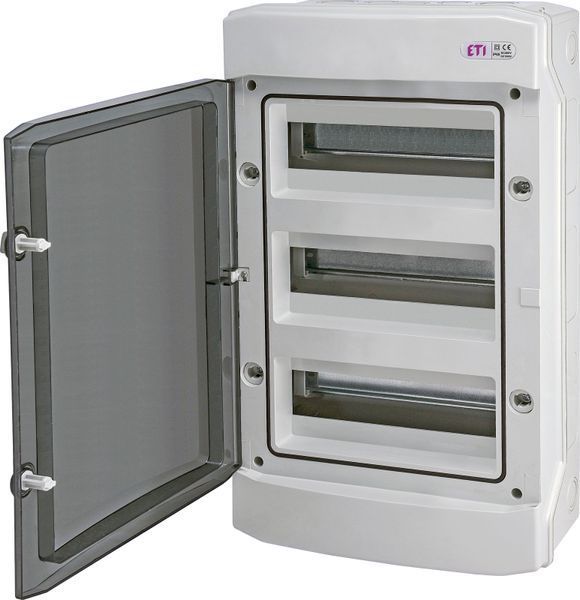

Щит ECH-36PT — це високоякісний навісний розподільний щит для зовнішнього та внутрішнього монтажу, який забезпечує надійний захист електротехнічного обладнання. Завдяки класу захисту IP65 корпус гарантує повну герметичність від пилу та вологи, а використання ASA-пластика робить його стійким до ультрафіолетового випромінювання, атмосферних опадів та механічних впливів. Прозорі дверцята з полікарбонату дозволяють проводити візуальний контроль автоматичних вимикачів, УЗО та іншого обладнання без відкривання корпусу.

Технічні характеристики

• Код: 1101064 (модель ECH-36PT)
• Конфігурація: 3 ряди × 12 модулів (36 мод.)
• Номінальна напруга: 400 V AC / 1500 V DC
• Номінальний струм: 63 A
• Ступінь захисту: IP65
• Механічний захист: IK07
• Клас ізоляції: II
• Робоча температура: -25°C … +60°C
• Матеріал корпусу: ASA (світло-сірий RAL 7035)
• Матеріал дверцят: прозорий полікарбонат
• Кількість шин PE/N: 15 PE / 15 N
• Отвори для кабельних вводів: верх/низ — 2x М40/32, 3x М32/25, 6x М20; боки — 2×M32/25
• Габарити (В×Ш×Г): 531 × 319 × 144 мм
• Вага: 2,35 кг
• Відповідність стандартам: IEC 60670, IEC 62208

Особливості та переваги

• Велика місткість — три ряди DIN-рейок на 36 модулів дозволяють розмістити значну кількість обладнання в одному корпусі.
• Матеріал ASA — стійкий до ультрафіолету, перепадів температур та впливу вологи, що забезпечує довгий термін служби навіть при зовнішньому монтажі.
• Прозорі дверцята з полікарбонату — дають змогу контролювати стан обладнання без розкриття щита.
• Герметичність IP65 — повний захист від пилу та струменів води.
• Комплектація: DIN-рейки TH35, шини PE/N, маркувальні наклейки, кришки монтажних гвинтів.
• Можливість пломбування дверцят або встановлення замка ECH-L2K для контролю доступу.
• Підходить для використання в PV-системах постійного струму до 1500 V DC.
• Продумана система кабельних вводів для зручності монтажу.

Габарити та монтаж

Щит ECH-36PT призначений для навісного монтажу на вертикальні поверхні. Отвори для кабелів розташовані зверху, знизу та з боків, що дозволяє обрати оптимальний спосіб підключення залежно від умов експлуатації. Використання ущільнювачів та надійних кріплень дверцят забезпечує збереження класу захисту IP65 навіть після багаторазового відкривання. Внутрішній простір організований у три ряди DIN-рейок, що зручно при встановленні великої кількості автоматів та модулів захисту.

Застосування

• Електропостачання житлових і комерційних об’єктів
• Промислові системи керування та розподілу електроенергії
• Фотовольтаїчні електростанції (DC-ланцюги до 1500 V)
• Вуличні системи освітлення та інфраструктурні об’єкти

Аксесуари та комплектуючі

• PST-UNI — шина PE/N (2×15 або 2×20 контактів)
• MP-ECH — заглушка фальшпанелі (сіра, 12 мод.)
• ECH-L2K — замок з ключами для пломбування дверцят
