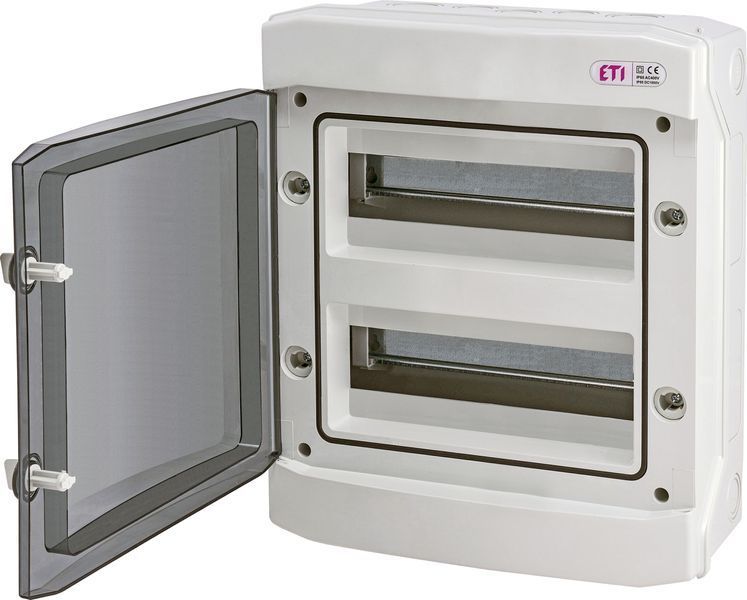

Щит ECH-24PT — навісний розподільний щит з підвищеним захистом IP65, призначений для встановлення модульних автоматичних вимикачів, пристроїв УЗО, реле, захисних модулів та іншого електротехнічного обладнання у житлових, комерційних, промислових та фотоелектричних системах. Виготовлений з ASA-пластика, стійкого до ультрафіолету, високих температур, вологи та механічних впливів. Прозорі горизонтальні дверцята з полікарбонату забезпечують швидкий візуальний контроль стану обладнання без відкривання корпусу.
Технічні характеристики
- Код: 1101063 (модель ECH-24PT)
- Конфігурація: 2 ряди × 12 модулів (24 мод.)
- Номінальна напруга: 400 V AC / 1500 V DC
- Номінальний струм: 63 A
- Ступінь захисту: IP65
- Механічний захист: IK07
- Клас ізоляції: II
- Робоча температура: -25°C … +60°C
- Матеріал корпусу: ASA (світло-сірий RAL 7035)
- Матеріал дверцят: прозорий полікарбонат
- Кількість шин PE/N: 15 PE / 15 N
- Отвори для кабельних вводів: верх/низ — 2x М40/32, 3x М32/25, 6x М20; боки — 2×M32/25
- Габарити (В×Ш×Г): 384 × 319 × 144 мм
- Вага: 1,70 кг
- Відповідність стандартам: IEC 60670, IEC 62208
Особливості та переваги
- Міцний ASA-пластик — зберігає механічні властивості та колір під дією УФ-випромінювання і температур до +650 °C (GWFI)
- Прозорі горизонтальні дверцята — зручний доступ до обладнання і можливість візуального контролю
- Герметичність IP65 — повний захист від пилу та вологи
- Велика кількість кабельних вводів для гнучкого підключення
- Комплектується DIN-рейкою TH35, шинами PE/N, маркувальними наклейками та кришками монтажних гвинтів
- Пломбування дверцят для запобігання несанкціонованому доступу
- Сумісність з PV-системами до 1500 V DC
Габарити та монтаж
Модель ECH-24PT призначена для навісного монтажу на вертикальну поверхню. Передбачені отвори для кабельних вводів зверху, знизу та з боків, що дозволяє зручно організувати кабельні траси. Конструкція з ущільнювачами та поворотними фіксаторами дверцят гарантує збереження ступеня захисту IP65 при експлуатації. Два ряди DIN-рейок забезпечують розміщення 24 модулів.
Застосування
- Житлові та комерційні об’єкти для встановлення автоматичних вимикачів, УЗО, реле
- Промислові підприємства для монтажу систем керування та захисту
- Фотовольтаїчні станції — для роботи у DC-ланцюгах до 1500 V
- Вуличні системи — освітлення, інформаційні табло
Аксесуари та комплектуючі
- PST-UNI — шина PE/N (2×15)
- MP-ECH — заглушка фальшпанелі (сіра, 12 мод.)
- ECH-L2K — замок з 2 ключами
ТОВ «Тотал-Енерго» постачає пластикові щити ECH-24PT з повним набором аксесуарів, надає консультації з монтажу, підбір комплектуючих та сервісний супровід.
