Розподільні блоки EDBC застосовуються для з’єднання фазних, нейтральних та заземлюючих провідників у розподільних щитах низької напруги. Вони забезпечують швидке, безпечне та компактне підключення завдяки комбінації тунельної та пружинної клем.
Конструкція блоків має компактну ширину (1 модуль, 17,8 мм), а металевий фіксатор дозволяє надійно закріпити їх на DIN-рейці ТН35. Корпус виготовлений з негорючого пластику PC/ABS, а затискачі — з лудженої міді для надійного контакту.
Ключові переваги
- Компактність: ширина лише 1 модуль (17,8 мм).
- Зручність підключення: 1 ввідна тунельна клема (2,5–25 мм²) + 13 вихідних пружинних клем (1,5–2,5 мм²).
- Надійність: затискачі з лудженої міді забезпечують стабільний контакт.
- Безпека: пружинні виходи спрощують монтаж та виключають ослаблення з’єднання.
- Сумісність: можливість підключення одножильних та багатожильних провідників.
- Візуальна ідентифікація: п’ять кольорових варіантів корпусу (L, N, PE, R, B).
- Комплектація: у наборі інструмент для зняття провідника з пружинного затиску.
Варіанти виконання

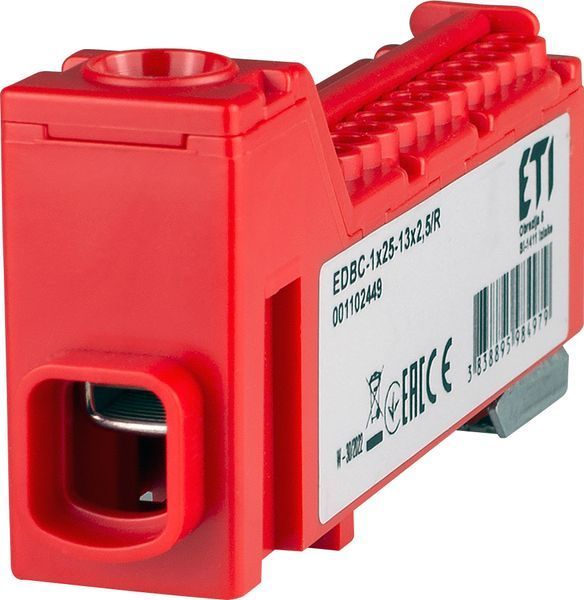

- EDBC-1x25-13x2,5: 1 вхід × 13 виходів, до 63 А
- Доступні варіанти з позначенням N, PE, R, B для різних типів кіл
Технічні характеристики
- Номінальний струм: до 63 А
- Номінальна напруга ізоляції: 1000 V AC / 1500 V DC
- Номінальна напруга: 240/415 V AC
- Номінальна імпульсна витримувана напруга: 6 kV
- Матеріал затискачів: луджена мідь
- Матеріал корпусу: пластик PC/ABS, клас горючості V0
- Ввідна клема: 2,5–25 мм² (гвинтова, М5)
- Вихідні клеми: 13 × 1,5–2,5 мм² (пружинні)
- Робочий температурний діапазон: -30…+80 °C
- Монтаж: DIN-рейка ТН35
- Відповідність стандартам: EN 60998-1; EN 60998-2-2
Застосування
- Розподіл фазних, нейтральних та заземлюючих провідників.
- Організація відгалужень у щитах низьковольтного електропостачання.
- Швидке та безпечне підключення кабелів малого перерізу.
- Використання у промислових та комерційних системах живлення.
