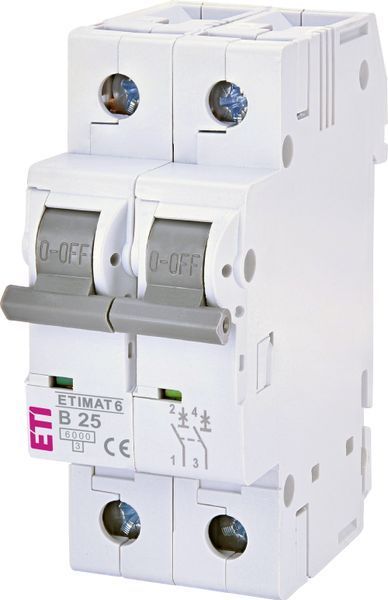

Серія автоматичних вимикачів ETIMAT 6 — це універсальна лінійка модульних пристроїв захисту електричних кіл, розроблених для застосування в побутових, комерційних та промислових розподільних щитах. Вимикачі покривають діапазон номінальних струмів від 0,5 A до 63 A, доступні в одно-, дво-, три- та трьохполюсних виконаннях, а також у варіантах 1p+N і 3p+N. Серія поєднує в собі стандарти надійності, компактність модульної ширини та простоту монтажу на DIN-шину TH35, що робить ETIMAT 6 зручним вибором для різних архітектур розподілу живлення.
Технічні переваги
- Широкий діапазон номінальних струмів: від 0,5 A до 63 A, що дозволяє підібрати оптимальний захист для малих і середніх навантажень.
- Класичні характеристики та сумісність зі стандартами: відповідність IEC 60898 / EN 60898 та IEC 60947-2, робоча напруга до ~230/400 V AC, можливість застосування в мережах 50/60 Hz.
- Надійний розчіплювач: комбінована конструкція теплового (біметал) та електромагнітного розчіплювачів, що забезпечує ефективний захист від перевантажень і струмів короткого замикання.
- Дугове гасіння: дугогасильні камери, що складаються з 12 пластин, гарантують швидке й надійне гасіння дуги при вимиканні.
- Можливість підключення зверху/знизу: одночасне підключення шини живлення і провідника як зверху, так і знизу — зручно при монтажі та заміні без демонтажу сборки.
- Індикація стану контактної групи: видимий індикатор контакту (зелений/червоний) та маркування положення ON/OFF на рукоятці для швидкої перевірки стану ланцюга.
- Підвищений електричний ресурс: силові контакти покриті сріблом для зниження перехідного опору та збільшення комутаційного ресурсу.
- Компактність: модульна ширина 17,6–18 мм (залежно від виконання) дозволяє економити місце в щиті при монтажі великої кількості ліній.
Особливості
ETIMAT 6 проектувалися з акцентом на практичність монтажу і довговічність експлуатації. Пристрій має спеціальне безінструментальне кріплення на DIN-рейку TH35 , що дозволяє швидко встановлювати та замінювати модулі без необхідності демонтажу шинної системи. Наявність пломбованої панелі/можливості пломбування в положенні ON/OFF робить серію придатною для застосування в локаціях з вимогою захисту від несанкціонованих втручань.
Для стабільності налаштувань теплового розчіплювача виробник передбачив механізм фіксації регулювального гвинта за допомогою фарби — це дозволяє зберегти заводські або встановлені сервісні значення та уникнути зсуву налаштувань під час експлуатації. Крім того, у конструкції реалізована функція швидкого включення для підвищення комутаційного ресурсу механізму при повторних включеннях.
Використання
Автомати серії ETIMAT 6 призначені для захисту електричних кіл змінного струму від перевантажень і коротких замикань. Типові сценарії застосування:
- Розподільні щити житлових та багатоквартирних будинків — захист груп розеток, освітлення та побутових приладів.
- Комерційні та офісні приміщення — захист робочих місць, кондиціонерів, освітлення й навантажень малої та середньої потужності.
- Малі виробничі лінії та технічні приміщення — комутація й захист навантажень з короткочасними пусковими струмами (варіанти з характеристиками B, C, D).
- Система секціонування та селективного захисту — у поєднанні з правильним підбором характеристик і плавких вставок дозволяють будувати селективні схеми захисту.
Серія підходить як для стандартних мереж змінного струму 230/400 V, так і для специфічних конфігурацій (варіанти з 1p+N, 3p+N), а також допускає монтаж в умовах від -25°C до +50°C при збереженні робочих характеристик. Зверніть увагу, що для варіантів з характеристикою D та для вищих номіналів є особливі вимоги до упаковки та струмів відключення
Аксесуари
Лінійка ETIMAT 6 має набір сумісних аксесуарів, що розширюють функціонал та зручність експлуатації:
- Блок-контактів PS ETIMAT 10 — монтується на бічну частину вимикача для дистанційної сигналізації стану (NO/NC варіанти); дозволяє отримувати сигнал «включено/вимкнено» у системи моніторингу.
- Незалежний розчіплювач DA ETIMAT 10 — дає можливість дистанційного розмикання автоматичного вимикача (доступні варіанти на 230 V, 48 V, 24 V AC/DC). Ідеально для інтеграції у централізовані системи управління та АВР.
- Пломбувальна панель — для закриття та пломбування клем автоматичного вимикача, що важливо для відповідних вимог безпеки та аудиту.
- Заглушка клем — для тимчасового закриття нерозпоряджених клем та додаткового захисту від дотику.
ТОВ «Тотал Енерго» забезпечує постачання повної лінійки автоматичних вимикачів ETIMAT 6, підбір обладнання під завдання замовника та технічну консультацію з монтажу й інтеграції. Ми допоможемо підібрати оптимальний варіант по номіналу, характеристиці (B, C або D) і аксесуарам для побудови надійної і безпечної мережі електропостачання. Звертайтесь до відділу технічної підтримки для отримання комерційної пропозиції, порівняння варіантів та уточнення залишків на складі.
